防雷器的应用与参数

作者：未知  发布时间:2017-07-14 15:40:56

一. 防雷器的分类

（1）雷击与瞬间过电压分类

最严重的是直击雷，当直击雷发生时，由于其二次感应效应通过电阻性及电感性途径破坏电子设备。实际上，造成破坏的真正原因是因为客观存在在电源线、信号线或数据线上产生了瞬间冲击电压（在毫秒与微秒级之间），这个瞬间冲击电压的峰值远远大于一般设备所能承受的700V。根据国际上防雷标准如AS1768、IEEE-587、IEC-1024等把一个建筑物的电源输入线及数据线所能感应到的最高电压和电流分为A、B、C、D、E五个区域，每个区域的最高感应电压和电流又视此建筑物所在位置的不同而分为高、中、低三级雷击风险度，不同风险度又有不同感应电压和电流。

（2）防雷器分类

根据设备所处不同区域的类别选用不同等级的防雷器是必要的。因此，防雷器也根据不同区域和使用特点而制造出种类繁多的品种。

① 用于A区的交流电源防雷保护器

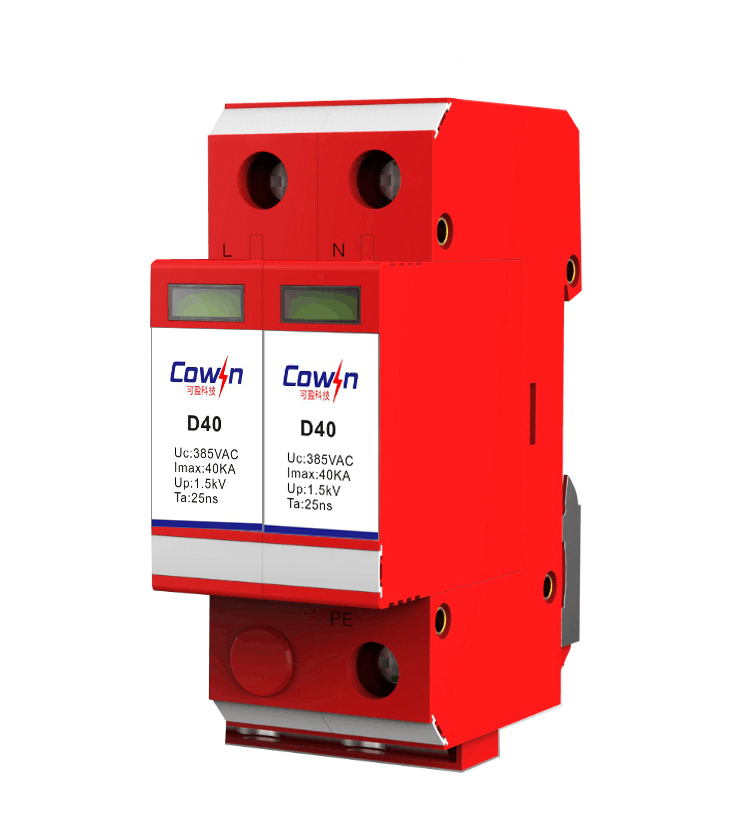

该区的特点是：可能出现直击雷，雷电电压高，当然放电电流也大，保护器在该区的作用是把上万伏的雷电电压抑制在一定电压以下，以保护线路上的用电设备。比如ZYSPD40K系列防雷器，在额定放电电流40kA时的残压≤2.2kV。这种防雷器可用于三相四线制及单相二线制交流电源系统。

② 用于B、C区的交流电源防雷保护器

该区的特点是感应雷，雷电电压远低于A区，用在该区的防雷器额定放电电流一般为20kA，残压一般在1.5kV以下。这种级别的产品适用于三相或单相交流电源系统。如ZYSPD20K系列防雷器就属于这一类。

③ 用于D区的交流电源防雷保护器

该区的特点同样是感应雷，雷电电压低于B、C区，用在该区的防雷器额定放电电流一般为10kA，残压一般在1.2kV以下；如ZYSPD10K系列防雷器。

④ 用于直流电源的浪涌吸收保护器

此类保护器是专门用于12V、24V等直流电源系统的过压保护，它可以将保护电压等级保持在60V以下。属于该类的产品如ZYSPD05K系列。

⑤ 双绞线通信线路防雷保护器

主要用于双绞线通信信号线路设备的防雷保护。如程控交换设备、传真设备、电子电话、警报发生器等。属于这种功能保护器的产品有ZYSPD-T系列。

⑥ 网络数据线路防雷保护器

它主要用于广域网和局域网数据、信息传输线路设备的防雷保护，如DDN专线、HUB、DTU等设备。属于这种功能保护器的有ZYSPD-N系列。

⑦ 高频天馈线防雷保护器

因为天馈线是直接暴露在户外的，在雷雨天气时很容易受雷电感应并传导引入其发送接收设备，导致设备受损。由于这种保护器要串联在馈线中，所以必须保持和馈线有良好的阻抗匹配，以避免有较大的反射波（回波）。一般常用同轴天馈线的特征阻抗为50Ω、75Ω和93Ω。属于此类保护器的产品有ZYSPD-C系列。

3. 防雷器的安装

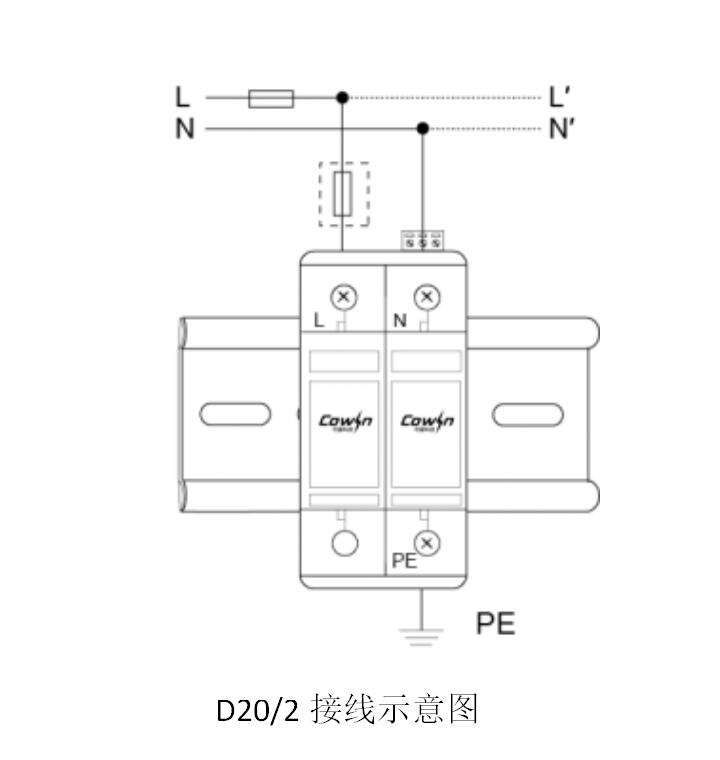

根据TN和TT两种供电系统，电源防雷器有两种安装形式：

① 在TN供电系统中，三条火线（L1、L2、L3）和零线（N）对地（PE）安装防雷器，称为L-PE，N-PE保护；

② 在TT供电系统中，三条火线（L1、L2、L3）对零线（N）安装防雷，然后零线（N）对地（PE）再安装防雷器，即所谓L-N，N-PE保护。

信号线防雷器的安装由于它们的外形完全是按照被保护设备的要求设计的，而且在说明书中也给出了安装方法，所以是很容易安装的。

上述各种防雷器性能再好，如果没有很好的接地装置也是难以奏效，因为以千安计算的强大雷电流要在地电阻上形成很高的电压，接地电阻越大，这个电压就越高。因此，尽量把接地电阻做小是有效防雷的基础条件。
