D100交流电源防雷器
作者：未知 发布时间:2017-05-16 10:10:04

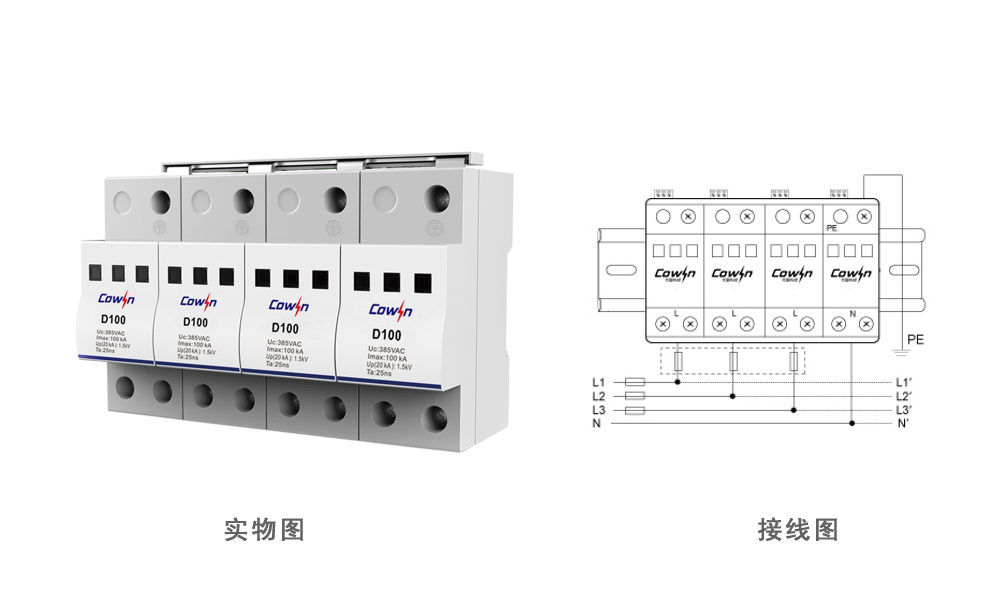

Cowin D100交流电源防雷器系列产品主要用于配电系统B级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快，残压低，及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
主要技术指标：
安装环境：
请确保处于室内或者防水箱内
避免阳光直接照射
避免安装在剧烈震动场所，应安装于DIN35mm导轨之上
确保防雷器工作电压符合系统实际工作电压
确保防雷器能可靠接地，并且工频接地电阻符合相关规范要求
安装准备:
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
常见故障:
如需更详细技术信息，欢迎来电咨询
可盈科技（深圳）有限公司
中国·深圳 518109
地址：深圳市龙华区大浪街道华宁路40号港深创新园E栋402
电话：+86-755-23773382
传真：+86-755-23773382
网址：www.cowinsz.com
主要技术指标：
| 型 号 | D100/2 | DN100/2 | D100/4 | DN100/4 | |
| 工作电压（Un） | 220/380V AC | ||||
| 最大持续工作电压（Uc） | 385V AC | ||||
| 标称放电电流（In） | 50kA | ||||
| 最大通流容量（Imax） | 100kA | ||||
| 保护水平（Up） | ≤1.5kV（20kA），≤2.5kV（50kA） | ||||
|
响应
时间（Ta）
|
D100 | 25ns | |||
| N100 | / | 100ns | / | 100ns | |
| 外形尺寸 | 90*72*65mm | 90*144*65mm | |||
| 工作环境 | 温度－40～＋85℃，相对湿度≤95％(25℃) | ||||
| 保护等级 | IP20 | ||||
安装环境：
请确保处于室内或者防水箱内
避免阳光直接照射
避免安装在剧烈震动场所，应安装于DIN35mm导轨之上
确保防雷器工作电压符合系统实际工作电压
确保防雷器能可靠接地，并且工频接地电阻符合相关规范要求
安装准备:
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
| 辅 材 | 规 格 | 数 量 | 作 用 |
| 断路器 | 100A（单相1片；三相3片） | 1套 | 安装在防雷器之前 |
| L、N连接线 | ≥16mm2 | 各1根 | 长度根据现场情况而定 |
| PE连接线 | ≥25mm2 | 1根 | 就近接地 |
| 遥信线 | ≥0.05mm2（30AWG） | 3根 | 用于监测防雷模块工作状态 |
| 标准导轨固定件 | 35mm导轨安装 | 2个 | 固定防雷器 |
| 安装导轨 | DIN35mm | 1根 | 长度根据实际情况而定 |
| 螺钉 | M4 | 2颗 | 固定导轨 |
常见故障:
| 常见故障 | 可能原因 | 处理方法 |
| 防雷器显示窗口为红色 | 防雷器因雷击或者其他外力损坏 | 联系防雷厂家或者代理商更换防雷器 |
| 遥信接通后报警或线路不通 | 遥信接线错误或者防雷器损坏 | 请参考说明书采用正确的遥信接线方法或者确认防雷器是否损坏 |
| 漏电保护器频繁跳闸 | 防雷器漏流过大 | 更换防雷器 |
如需更详细技术信息，欢迎来电咨询
可盈科技（深圳）有限公司
中国·深圳 518109
地址：深圳市龙华区大浪街道华宁路40号港深创新园E栋402
电话：+86-755-23773382
传真：+86-755-23773382
网址：www.cowinsz.com
