网络机房防雷方案

作者：未知  发布时间:2017-04-06 17:28:54

根据GB50343-2004《建筑物电子信息系统防雷技术规范》中有关防雷分区的划分，针对重要系统的防雷应分为三个区，分别加以考虑。只做单级防雷可能会带来，因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力不足引起的设备损坏。

一、电源部分

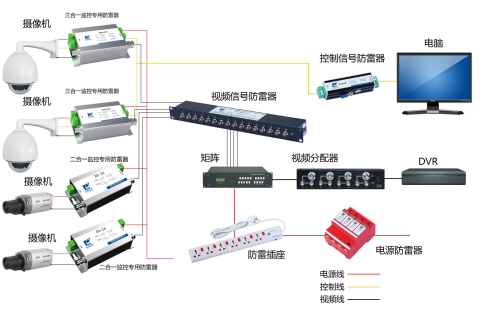

电源系统多级保护，可防范从直击雷到工业浪涌的各级过电压的侵袭。

(1)第一级电源防雷设计：
  根据国家有关网络机房防雷的有关规定，必须做到在电源的进入端安装低压端的总电源防雷器，将由外部线路可能引入的雷击高电压引至大地泄放，以确保后接设备的安全。
  对于三相电源B级防雷器，三相进线的每条线路应有80KA以上的通流容量，可将数万甚至数十万伏的过电压限制到几千伏以内，防雷器并联安装在总配电室进线端处，做好感应雷的保护。
一般选用D80/4电源防雷器，此级防雷器并联安装，通流容量为最大80KA，对后接设备的功率不限，可以对通过线路传输的高强度感应雷实施泻放保护。
(2)第二级电源防雷设计：
  根据智能建筑中所使用设备的实际情况，考虑到UPS等高价位设备的重要性。将配电系统二级防雷设计为：使用最大通流容量40KA的电源电涌保护器将感应雷击过电压限制到1500V以下。具体方案，在机房的UPS设备前端安装一套D40/4电源防雷器，作为电源第二级保护。
（3）第三级电源防雷设计：
  这也是系统防雷中最容易被忽视的地方，现代的电子设备都使用很多的集成电路和精密的元件，这些器件的击穿电压往往只是几百伏，最大允许工作电源也只是几A，若不做第三级的防雷，由经过第二级防雷而进入设备的雷击残压仍将有千伏之上，这将对后接设备造成很大的冲击，并导致设备的损坏。
两相的用电设备，选用防雷插座或者PDU，通流容量10KA，作为第三级电源防雷器，其串联在设备前端。将感应雷击过电压限制到900V以下。
二、网络交换机防雷设计
  网络交换机是机房系统外接信息来源的转换设备，机房的一切电子信息都将通过交换机传向外界。所以，网络交换机的防雷必不可少。
本机房的网络交换机有24口千兆网络，安装X05J/4-24交换机防雷器，可以将网络方面感应到的过电压限制到15V以下。
因为光纤不导电，所以光纤接入只要把加强筋接地就可以。
三、接地（以下方案仅供参考）
  防雷设计的最终目的是将保护设备与大地等电位，从而使雷电可以尽可能的释放到大地中。测量大楼电缆井内接地电阻，如果井内接地端子工频测试电阻值符合设计要求，可以作为联合接地装置使用，但要求接地线缆尽可能的短，而且等电位连接线缆要求不低于16mm2 ，（严禁使用建筑物外墙接地装置作为联合接地装置使用，如果一定要使用建筑物的接地体，进入机房的接地线缆应在地平面一下0.5米处和建筑物接地装置连接。严禁直接采用地面以上短接卡作为接地端。），接地线缆应该平直，少弯曲，如果接地线缆长度超过30米建议更换为25mm2以上线缆作为等电位连接线。
如果井内接地端子工频测试电阻值不符合设计要求，那就须做新地网。新做地网参考如下：
1、方案
A、在机房周围分别埋设热镀锌角钢接地极（5×50×50×2500mm）约20根，间距为2米。 B、角钢接地极用4×40mm扁钢组成网，环网连通。
C、将接地系统和立杆底座连接。
2、地网施工程序：
施工前首先要充分了解施工现场的地形地貌、地质结构，然后根据方案设计和现场情况定出各处接地极的孔位和连接导体沟槽，再进行施工安装。注意避开电缆沟、管道和其它导电装置，施工前要向建设单位提出书面申请，同意动工方可进行。（设计用土壤的电阻率取250Ω·m。）
A、挖沟：合理使用挖掘工具，采取逐层下挖法，沟槽深度至少 0.８米，沟槽宽度以能挖深为宜。
B、打入：采用适当工具打入角钢接地极。角钢接地极埋深0.8米以下，即接地极头部平沟槽底部。
C、连接：把安装好的角钢接地极用40*4扁钢连接起来，形成网状；全部连接均采用焊接
D、引入：将接地系统接到机房。
E、回填：先填净土，逐层夯实，整理好路面。
