一端口交流电源60KA防雷箱

作者：未知  发布时间:2017-04-06 16:04:51

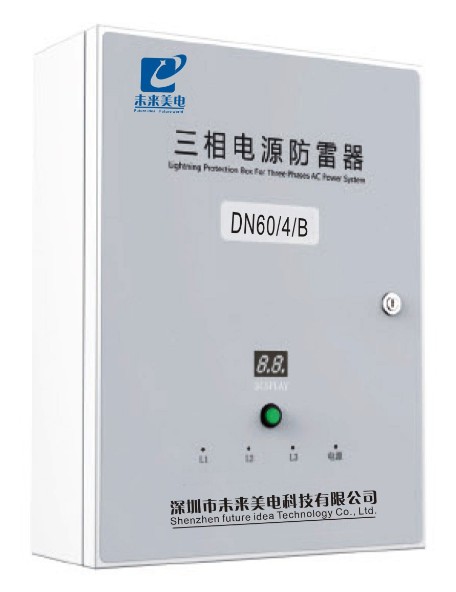

一端口交流电源防雷箱 (B级·60KA·220/380VAC)

基本描述：
  60KA电源防雷箱主要用于配电系统B级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，最大通流容量可达到60KA，响应时间快，残压低，自带远程告警干接点等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。

应用场景：
  适用于电力系统二次设备首级保护，能为有效记录雷击和浪涌次数提供依据;广泛应用于通讯类机房、计算机机房、通讯、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；建筑物总配电屏、室外配电柜、配电箱须安装第一级防雷设施的环境；无人执守但须安装第一级带遥信指示的防雷设备环境；须有第一级防雷失效指示；及报警指示及雷电泄放记录环境根据安装位置不同，可选通用挂墙式或平放式两种；B级保护。

主要特征：
1、采用最新热脱离技术，彻底避免火灾
2、采用特殊冲击熔片，具有高可靠性
3、自带远程告警干接点，便于远程监控
4、配备雷电计数器，准确记录雷击次数
5、带有模块告警指示灯，提供模块劣化指示
6、带有电源状态指示灯，指示防雷工作状态
7、采用温控保护电路，内置热保护，工作稳定可靠
8、核心元件采用国际知名品牌，性能优异

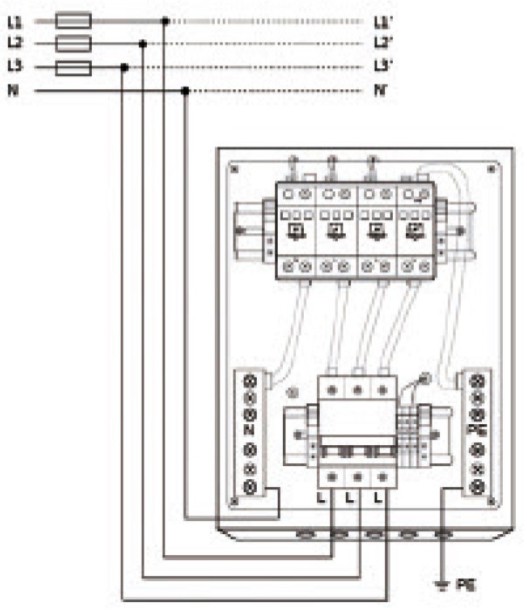

示意图：


技术参数：

<

型号	D60/ 2/B	DN60/ 2/B	D60/ 4/B	DN60/ 4/B
电气参数
雷电保护区 （LPZ）	1-2
需求等级：
按照	B
按照 IEC1643	Ⅰ
标称工作电压 （Un）	220V AC		380V AC
最大持续 工作电压(Uc)	385V AC
标称放电电流 In（8/20μs）	30KA
最大通流容量 Imax	60KA
电压保护水平 Up在1KA	≤800V
Up在5KA	≤1100V
Up在In时	≤2000V
响应时间 （Ta）	25ns
最大后备熔丝时 短路耐受能力	32A
最大后备熔丝 (并联)	32A
最大后备熔丝 (凯文)	32A
暂态过电压 TOV(Ut)	620V
保护模式	L、 N-PE	L-N, N-PE	L1、L2、L3、 N-PE	L1、L2、L3-N、 N-PE
工作环境	环境稳定：-40～+85℃    相对湿度：≤95%
依据标准	ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2
机械参数
安装方式	根据安装位置不同，可选用挂墙式或平放式两种
指示功能	工作指示、故障指示、雷击计数
最大安装 导线截面积	16mm2
推荐安装 导线截面积	L、N线≥10 mm2   PE线≥16 mm2
接线端子 最大安装扭矩	6-8N.m
外观尺寸	310*230*110 mm
外壳材料 (颜色)	A3钢/电脑白
防护等级	IP55
模块数量	2	2	4	4

如需更详细技术信息，欢迎来电咨询
