一端口交流电源B级防雷箱
作者:未知 发布时间:2017-04-06 16:02:55

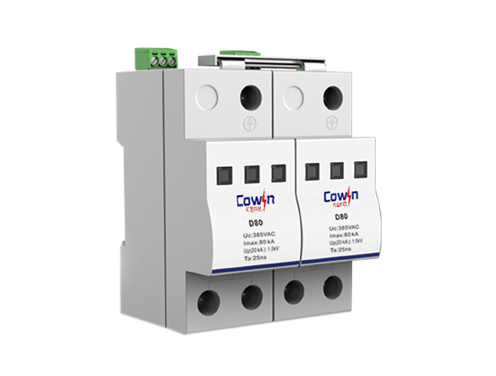

一端口交流电源防雷箱 (B级·80KA(100KA)·220/380VAC)基本描述:
80KA(100KA)电源防雷箱主要用于配电系统B级防护,用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用温控保护电路,内置热保护,最大通流容量可达到80KA(100KA),响应时间快,残压低,自带远程告警干接点等特点,阻燃级别达到V-0级,最大程度上杜绝火灾发生,起到安全防护作用。
应用场景:
适用于电力系统二次设备首级保护,能为有效记录雷击和浪涌次数提供依据;广泛应用于通讯类机房、计算机机房、通讯、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护;建筑物总配电屏、室外配电柜、配电箱须安装第一级防雷设施的环境;无人执守但须安装第一级带遥信指示的防雷设备环境;须有第一级防雷失效指示;及报警指示及雷电泄放记录环境根据安装位置不同,可选通用挂墙式或平放式两种;B级保护。
主要特征:
1、采用最新热脱离技术,彻底避免火灾
2、采用特殊冲击熔片,具有高可靠性
3、自带远程告警干接点,便于远程监控
4、配备雷电计数器,准确记录雷击次数
5、带有模块告警指示灯,提供模块劣化指示
6、带有电源状态指示灯,指示防雷工作状态
7、采用温控保护电路,内置热保护,工作稳定可靠
8、核心元件采用国际知名品牌,性能优异
示意图:
![](/uploads/allimg/170406/1602553320-0.jpg)
![浪涌保护器接线图](/uploads/allimg/170406/1602555613-1.jpg)
技术参数:
型号 |
D80/ 4/B |
DN80/ 4/B |
D100/ 4/B |
DN100/ 4/B |
电气参数 | ||||
雷电保护区 (LPZ) |
1-2 | |||
需求等级: | ||||
按照 | B | |||
按照 IEC1643 |
Ⅰ | |||
标称工作电压 (Un) |
380V AC | |||
最大持续 工作电压(Uc) |
385V AC | |||
标称放电电流 In(8/20μs) |
40KA | 50KA | ||
最大通流容量 Imax |
80KA | 100KA | ||
电压保护水平 Up在1KA |
≤800V | |||
Up在5KA | ≤1100V | |||
Up在In时 | ≤2500V | ≤3000V | ||
响应时间 (Ta) |
25ns | |||
最大后备熔丝时 短路耐受能力 |
32A | |||
最大后备熔丝 (并联) |
32A | |||
最大后备熔丝 (凯文) |
32A | |||
暂态过电压 TOV(Ut) |
620V | |||
保护模式 |
L1、L2、L3、 N-PE |
L1、L2、L3-N、 N-PE |
L1、L2、L3、 N-PE |
L1、L2、L3-N、 N-PE |
工作环境 | 环境稳定:-40~+85℃ 相对湿度:≤95% | |||
依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | |||
机械参数 | ||||
安装方式 | 根据安装位置不同,可选用挂墙式或平放式两种 | |||
指示功能 | 工作指示、故障指示、雷击计数 | |||
最大安装 导线截面积 |
25mm2 | |||
推荐安装 导线截面积 |
L、N线≥16 mm2 PE线≥25mm2 | |||
接线端子 最大安装扭矩 |
6-8N.m | |||
外观尺寸 |
310*230*110 mm |
400*300*120 mm |
||
外壳材料 (颜色) |
A3钢/电脑白 | |||
防护等级 | IP55 | |||
模块数量 | 4 | 4 | 4 | 4 |
如需更详细技术信息,欢迎来电咨询
