B+C级电源防雷器
作者：未知 发布时间:2017-04-06 16:01:07
B+C电源防雷器 (B+C级·100KA·220/380VAC)基本描述：
B+C系列电源防雷器主要用于配电系统B+C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响。即使电路出现高能电涌，设备也能得到最大程度的保护。广泛应用于通信设备、安防监控、电力设备、交通、航空等领域机房电源保护。同时，该系列产品具有响应时间快，残压低，及时脱扣等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
应用场景：
1、用于低压（220/380VAC）工业电网和民用供电
2、适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护
3、室外配电柜/配电箱
4、建筑物层配电箱
5、建筑物重要用电设备配电箱
主要特征：
1、通流容量大；
2、采用特殊冲击熔片，具有高可靠性；
3、采用最新弧灭技术，彻底避免火灾；
4、自带远程告警干接点，便于远程监控；
5、核心元件采用国际知名品牌，性能优异

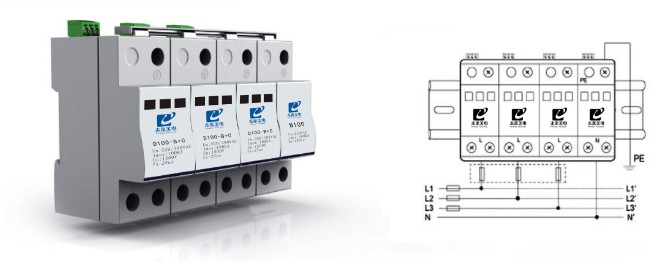

示意图：
技术参数：
| 型号 |
DN100- B+C/2 |
DN100- B+C/4 |
| 电气参数 | ||
|
雷电保护区 （LPZ） |
1-2 | |
| 需求等级： | ||
| 按照 | B+C | |
|
按照 IEC1643 |
Ⅰ+Ⅱ | |
|
标称工作电压 （Un） |
220V AC | 380V AC |
|
最大持续 工作电压(Uc) |
385V AC | |
|
标称放电电流 In（8/20μs） |
25KA | |
|
最大通流容量 Imax |
100KA | |
|
电压保护水平 Up在1KA |
≤800V | |
| Up在5KA | ≤1100V | |
| Up在In时 | ≤2500V | |
|
响应时间 （Ta） |
25ns | |
|
最大后备熔丝时 短路耐受能力 |
100A | |
|
最大后备熔丝 (并联) |
100A | |
|
最大后备熔丝 (凯文) |
100A | |
|
暂态过电压 TOV(Ut) |
620V | |
| 保护模式 |
L， N-PE |
L1，L2，L3， N-PE |
| 工作环境 | 环境稳定：-40～+85℃ 相对湿度：≤95% | |
| 依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | |
| 机械参数 | ||
| 安装方式 | 安装在35mm导轨上 | |
| 指示功能 | 工作指示、故障指示 | |
|
最大安装 导线截面积 |
≥35 mm2 | |
|
推荐安装 导线截面积 |
≥35 mm2 | |
|
接线端子 最大安装扭矩 |
6-8N.m | |
| 外观尺寸 |
90*72*65 mm |
90*144*65 mm |
|
外壳材料 (颜色) |
阻燃/灰色 | |
| 防护等级 | IP20 | |
| 模块数量 | 2 | 4 |
如需更详细技术信息，欢迎来电咨询
