直流电源40KA防雷箱
作者：未知 发布时间:2017-04-06 15:59:34
直流电源防雷箱 (B级·40KA·220/270VDC)基本描述：
直流电源防雷箱主要用于直流配电系统B级防护，用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全，广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，通流容量大，响应时间快，残压低，自带远程告警干接点等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
应用场景：
广泛应用于各种直流电源系统、直流配电屏、直流供电设备、直流配电箱、电子信息系统柜、二次电源设备输出端。
主要特征：
1、响应时间快，残压低；
2、采用最新弧灭技术，彻底避免火灾；
3、自带远程告警干接点，便于远程监控；
4、配备雷电计数器，准确记录雷击次数
5、带有电源状态指示灯，指示防雷工作状态
6、核心元件采用国际知名品牌，性能优异
7、采用温控保护电路，内置热保护，工作稳定可靠

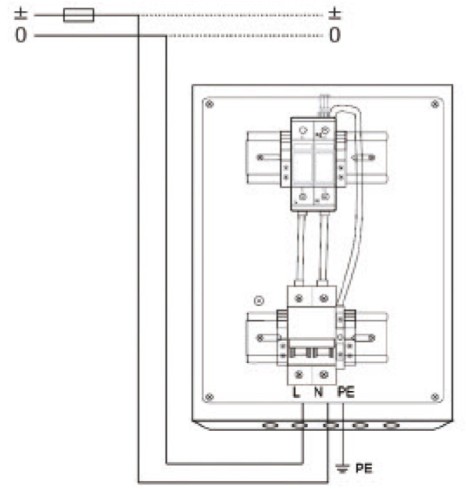

示意图：
技术参数：
| 型号 | D40-220/B | D40-48/B |
| 电气参数 | ||
|
雷电保护区 （LPZ） |
1-2 | |
| 需求等级： | ||
| 按照 | B | |
|
按照 IEC1643 |
Ⅰ | |
|
标称工作电压 Un |
220V DC | 48VDC |
|
最大持续工作 电压(Uc) |
270V DC | 85V DC |
|
标称放电电流 In（8/20μs） |
20KA | |
|
最大通流容量 Imax） |
40KA | |
|
电压保护水平 Up在1KA |
800V | 300V |
| Up在5KA | 1100V | 500V |
| Up在In时 | 1500V | 700V |
|
响应时间 （Ta） |
25ns | |
|
最大后备熔丝时 短路耐受能力 |
32A | |
|
最大后备熔丝 (并联) |
32A | |
|
最大后备熔丝 (凯文) |
32A | |
|
暂态过电压 TOV(Ut) |
620V | 120V |
| 保护模式 | +、—— PE | |
| 工作环境 | 环境稳定：-40～+85℃ 相对湿度：≤95% | |
| 依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | |
| 机械参数 | ||
| 安装方式 | 根据安装位置不同，可选用挂墙式或平放式两种 | |
| 指示功能 | 工作指示、故障指示、雷击计数 | |
|
最大安装 导线截面积 |
25 mm2 | |
|
推荐安装 导线截面积 |
L、N线≥10 mm2 PE线≥25 mm2 | |
|
接线端子 最大安装扭矩 |
6-8N.m | |
| 外观尺寸 | 310*230*110 mm | |
|
外壳材料 (颜色) |
A3钢/电脑白 | |
| 防护等级 | IP55 | |
| 模块数量 | 2 | 2 |
如需更详细技术信息，欢迎来电咨询
