控制信号压接式防雷器
作者：未知 发布时间:2017-04-06 15:58:30
控制信号防雷器 (压接式·5KA·5V-36V)基本描述：
控制信号系列防雷器主要用于控制信号系统，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于消防、安防监控、交通、工控、电力等领域控制线路保护。该系列产品具有响应时间快、残压低、插损低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
应用场景：
1、V.1，X.27，RS485，RS422
2、LAN，CAN，V.24/RS232-C，MODEM BUS
3、令牌网，工业总线
4、对相同工作电压下，相同规格内的传输速率之信号保护同样也适用
主要特征：
1、限制电压精准，通流容量大；
2、限制电压低；
3、插损小，响应时间快；
4、核心元件采用国际知名品牌，性能优异。

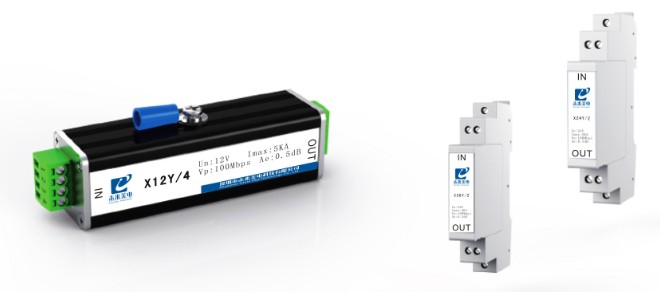

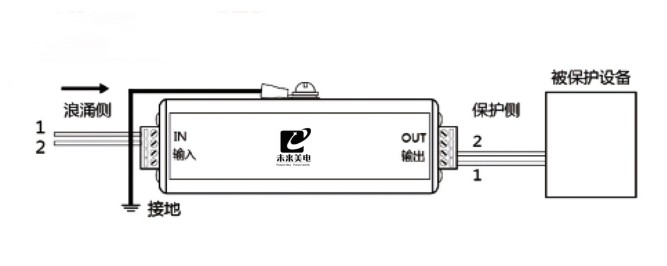

示意图：
技术参数：
| 型号 |
X05Y /2 |
X05Y /4 |
X12Y /2 |
X12Y /4 |
X24Y /4 |
X36Y /2 |
| 电气参数 | ||||||
|
雷电保护区 （LPZ） |
2 | |||||
| 需求等级： | ||||||
| 按照 | D | |||||
|
按照 IEC1643 |
Ⅲ | |||||
|
标称 工作电压 Un |
5V | 12V | 24V | 36V | ||
|
标称放电电流 In（8/20μs） |
3KA | |||||
|
最大通流容量 Imax |
5KA | |||||
|
电压保护水平 Up在In时 |
20V | 40V | 80V | 120 | ||
|
响应时间 （Ta） |
1ns | |||||
| 传输速率 | 10Mbps | |||||
| 插入损耗 | ≤0.5dB | |||||
|
暂态过电压 TOV（UT） |
6.8V | 15V | 30V | 48V | ||
| 保护路数 | 2 | 4 | 2 | 4 | 4 | 2 |
| 工作环境 | 环境温度;-40～+85℃ 相对湿度：≤95% | |||||
| 依据标准 | ICE61643-1、EN60950、GB/T18802.21-2002、TB/T2311-2002、YD/T 1235.1、YD/T 1235.2、YD/T1542 | |||||
| 机械参数 | ||||||
| 安装方式 | 防雷器串联在被保护设备与信号通道之间 | |||||
| 接头形式 | 压接式端子 | |||||
|
最大安装 导线截面积 |
1.5 mm2 | |||||
|
推荐安装 导线截面积 |
1 mm2 | |||||
|
接线端子 最大安装扭矩 |
0.6-0.8N.m | |||||
| 外观尺寸 | 常规型：83*25*25mm 导轨型：90*14*65mm | |||||
|
外壳材料 (颜色) |
铝/黑色、绿色 | |||||
| 防护等级 | IP20 | |||||
如需更详细技术信息，欢迎来电咨询
