串口信号DB防雷器
作者:未知 发布时间:2017-04-06 15:53:06
串口信号防雷器 (DB·5KA·12V-24V)基本描述:
串口信号防雷器主要用于保护对电磁干扰敏感的通信网络线路,使其免受雷电过电压和感应过电压、静电放电等所造成的损坏。此系列产品分为D型(串行口)接口9针、15针、25针三个系列,广泛应用于通信、安防、网络等行业网络线路、控制线路的保护。该系列产品具有响应时间快、残压低、插损低等特点,可以充分保护采用最新半导体器件的设备。
应用场景:
1、用于网络机房服务器或其它网络接口设备防护;
2、用于10/100/1000Mbps SWITCH、HUB、ROUTER等网络设备的雷击和雷电电脉冲造成的感应过电压保护。
主要特征:
1、响应时间快,通流容量大;
2、性能稳定,安全可靠;
3、核心元件采用国际知名品牌,性能优异;
4、采用多级保护电路,残压水平低,防护效果好。
示意图:
![](/uploads/allimg/170406/1553063011-0.jpg)

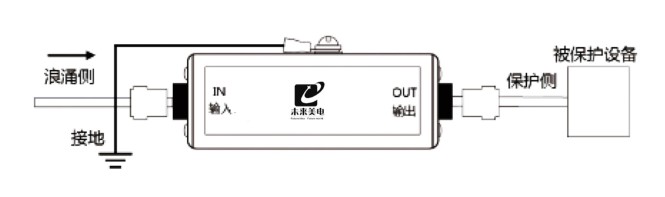

![浪涌保护器接线图](/uploads/allimg/170406/1553063317-1.jpg)
技术参数:
型号 |
X12DB 9/3 |
X12DB 9/9 |
X24DB 15/15 |
X24DB 25/15 |
||
电气参数 | ||||||
雷电保护区 (LPZ) |
2 | |||||
需求等级: | ||||||
按照 | D | |||||
按照 IEC1643 |
Ⅲ | |||||
标称工作电压 (Un) |
12V | 24V | ||||
标称放电电流 In(8/20μs) |
3KA | |||||
最大通流容量 | 5KA | |||||
限制电压 | ≤40V | ≤60V | ||||
响应时间 Ta) |
1ns | |||||
传输速率 | 10Mbps | |||||
插入损耗 | ≤0.5dB | |||||
保护线路 | 2、3、5 | 1-9 | 1-15 | 1-15 | ||
保护路数 | 3针 | 9针 | 15针 | 25针 | ||
工作环境 | 环境温度;-40~+85℃ 相对湿度:≤95% | |||||
依据标准 | ICE61643-1、EN60950、GB/T18802.21-2002、TB/T2311-2002、YD/T 1235.1、YD/T 1235.2、YD/T1542 | |||||
机械参数 | ||||||
安装方式 | 防雷器串联在被保护设备与信号通道之间 | |||||
保护路数 | DB9-J/K | DB15 | DB25 | |||
外观尺寸 |
85*25*25 mm |
102*55*25 mm |
||||
外壳材料 (颜色) |
铝/黑色 | |||||
防护等级 | IP20 |
如需更详细技术信息,欢迎来电咨询
