大通流交流电源120KA防雷器
作者：未知 发布时间:2017-04-06 15:51:55
大通流交流电源防雷器 (B级·120KA·220/380VAC)基本描述：
120KA防雷箱主要用于配电系统B级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信设备、安防监控、电力设备、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，响应时间快，残压低，及时脱扣等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
应用场景：
1、适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护
2、建筑物内有室外输入的配电箱
3、室外配电柜/配电箱
4、建筑物层配电箱
5、建筑物重要用电设备配电箱
主要特征：
1、通流容量大；
2、采用特殊冲击熔片，具有高可靠性；
3、采用最新弧灭技术，彻底避免火灾；
4、自带远程告警干接点，便于远程监控；
5、核心元件采用国际知名品牌，性能优异

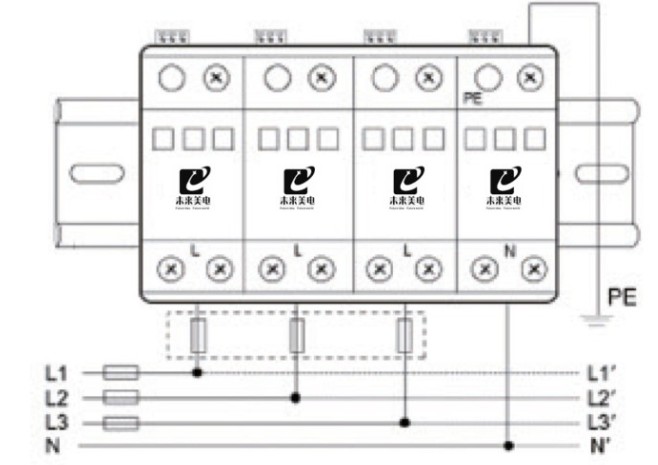

示意图：
技术参数：
| 型号 | D120 |
D120 /2 |
DN120 /2 |
D120 /4 |
DN120 /4 |
| 电气参数 | |||||
|
雷电保护区 （LPZ） |
1-2 | ||||
| 需求等级： | |||||
| 按照 | B | ||||
|
按照 IEC1643 |
Ⅰ | ||||
|
标称 工作电压 |
220V AC | 380V AC | |||
|
最大持续 工作电压 |
385V AC | ||||
|
标称 放电电流In |
60KA | ||||
|
最大通流容量 Imax |
120KA | ||||
|
电压保护水平 Up在1KA |
≤800V | ||||
| Up在5KA | ≤1100V | ||||
| Up在In时 | ≤1500V | ||||
|
响应时间 （Ta） |
25ns | ||||
|
最大 后备熔丝时 短路耐受能力 |
63A | ||||
|
最大后备熔丝 (并联) |
63A | ||||
|
最大后备熔丝 (凯文) |
63A | ||||
|
暂态过电压 TOV(Ut) |
620V | ||||
| 保护模式 | L -PE |
L N-PE |
L-N N-PE |
L1、L2、L3 N-PE |
L1、L2、L3-N N-PE |
| 工作环境 | 环境稳定：-40～+85℃ 相对湿度：≤95% | ||||
| 依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | ||||
| 机械参数 | |||||
| 安装方式 | 安装在35mm导轨上 | ||||
| 指示功能 | 工作指示、故障指示 | ||||
|
最大安装 导线截面积 |
≥35 mm2 | ||||
|
推荐安装 导线截面积 |
≥35 mm2 | ||||
|
接线端子 最大安装扭矩 |
6-8N.m | ||||
| 外观尺寸 |
90*36*65 mm |
90*72*65 mm |
90*144*65 mm |
||
|
外壳材料 (颜色) |
阻燃/灰色 | ||||
| 防护等级 | IP20 | ||||
| 模块数量 | 1 | 2 | 2 | 4 | 4 |
如需更详细技术信息，欢迎来电咨询
可盈科技（深圳）有限公司
中国·深圳 518109
地址：深圳市龙华区大浪街道华宁路40号港深创新园E栋402
电话：+86-755-23773382
传真：+86-755-23773382
网址：www.cowinsz.com
