大通流交流电源100KA防雷器
作者:未知 发布时间:2017-04-06 15:50:28
大通流交流电源防雷器 (B级·100KA·220/380VAC)基本描述:
100KA防雷器主要用于配电系统B级防护,用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(<100µs)过电压的影响,广泛应用于通信设备、安防监控、电力设备、交通、航空等领域机房电源保护。该系列产品采用温控保护电路,内置热保护,响应时间快,残压低,及时脱扣等特点,阻燃级别达到V-0级,最大程度上杜绝火灾发生,起到安全防护作用。
应用场景:
1、适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护
2、建筑物内有室外输入的配电箱
3、室外配电柜/配电箱
4、建筑物层配电箱
5、建筑物重要用电设备配电箱
主要特征:
1、通流容量大;
2、采用特殊冲击熔片,具有高可靠性;
3、采用最新弧灭技术,彻底避免火灾;
4、自带远程告警干接点,便于远程监控;
5、核心元件采用国际知名品牌,性能优异
示意图:
![](/uploads/allimg/170406/15502R0c-0.jpg)

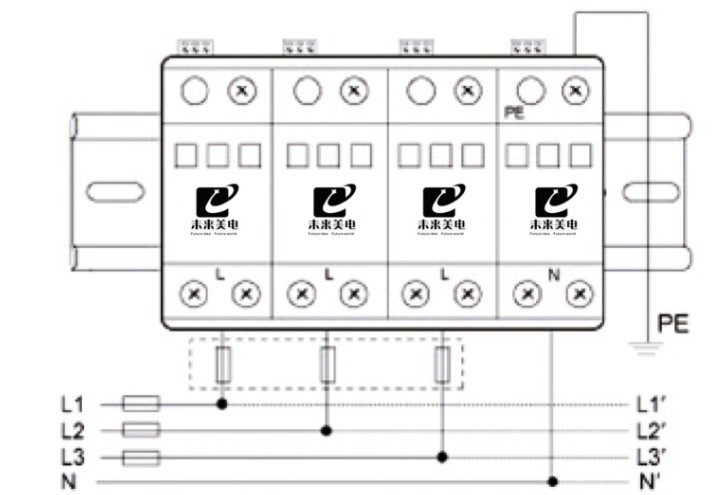

![浪涌保护器接线图](/uploads/allimg/170406/15502R3E-1.jpg)
技术参数:
型号 | D100 |
D100 /2 |
DN100 /2 |
D100 /4 |
DN100 /4 |
电气参数 | |||||
雷电保护区 (LPZ) |
1-2 | ||||
需求等级: | |||||
按照 | B | ||||
按照IEC1643 | Ⅰ | ||||
标称 作电压(Un) |
220V AC | 380V AC | |||
最大持续 工作电压(Uc) |
385V AC | ||||
标称放电电流 In(8/20μs) |
50KA | ||||
最大通流容量 | 100KA | ||||
电压保护水平; Up在1KA |
≤800V | ||||
Up在5KA | ≤1100V | ||||
Up在In时 | ≤1500V | ||||
响应时间 (Ta) |
25ns | ||||
最大 后备熔丝时 短路耐受能力 |
63A | ||||
最大后备熔丝 (并联) |
63A | ||||
最大后备熔丝 (凯文) |
63A | ||||
暂态过电压 TOV(Ut) |
620V | ||||
保护模式 | L -PE |
L、 N-PE |
L-N N-PE |
L1、L2、L3 N-PE |
L1、L2、L3-N N-PE |
工作环境 |
环境稳定:-40~+85℃; ;相对湿度:≤95% |
||||
依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | ||||
机械参数 | |||||
安装方式 | 安装在35mm导轨上 | ||||
指示功能 | 工作指示、故障指示 | ||||
最大安装 导线截面积 |
≥35 mm2 | ||||
推荐安装 导线截面积 |
≥35;mm2 | ||||
接线端子 最大安装扭矩 |
6-8N.m | ||||
外观尺 |
90*36*65 mm |
90*72*65 mm |
90*144*65 mm |
||
外壳材料 (颜色) |
阻燃/灰色 | ||||
防护等级 | IP20 | ||||
模块数量 | 1 | 2 | 2 | 4 | 4 |
如需更详细技术信息,欢迎来电咨询
