电源控制二合一监控专用防雷器
作者：未知 发布时间:2017-04-06 15:49:40
电源控制二合一监控专用防雷器 (压接式·5KA·12V-24V-220V )基本描述：
电源控制二合一监控专用防雷器是为模拟/数字摄像机定制的一款防雷产品，保护摄像机电源、控制线路免受雷电电磁脉冲、感应过电压、操作过电压的影响。广泛应用于公共治安、安防监控等领域。该系列产品具有集成度高、残压低、插损低等特点，安装方便等特点，具有良好的防雷效果。
应用场景：
主要用于监控系统对监控设备（电源、云台、摄像机）的防护，广泛用于监控系统等各种安防设施，比如：交通、学校、企业、治安等监控。
主要特征：
1、响应时间快，通流容量大；
2、性能稳定，安全可靠；
3、核心元件采用国际知名品牌，性能优异；
4、采用多级保护电路，残压水平低，防护效果好；
5、采用信号综合防护，对信号干扰小。

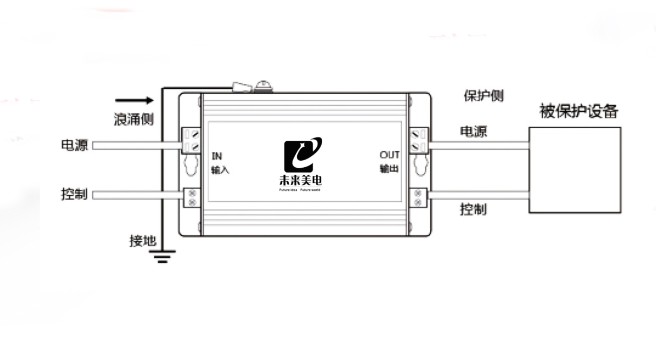

示意图：
技术参数：
| 型号 | DK-12 | DK-24 | DK-220 |
| 控制部分电气参数 | |||
|
雷电保护区 （LPZ） |
2 | ||
| 需求等级： | |||
|
按照DIN VDE6075 Part6 (Draft11.89)A1,A2 |
D | ||
| 按照IEC1643 | Ⅲ | ||
|
标称 工作电压（Un） |
12V | ||
|
标称放电电流 In（8/20μs） |
3KA | ||
|
最大通流容量 Imax（8/20μs） |
5KA | ||
|
限制电压（10/700μs） 芯线—芯线 |
≤40V | ||
| 芯线—地 | ≤200V | ||
|
响应时间 （Ta） |
1ns | ||
| 传输速率 | 100Mbps | ||
| 插入损耗 | ≤0.5dB | ||
| 接头形式 | 压接式 | ||
| 工作环境 | 环境温度：-40～+85℃ 相对湿度：≤95% | ||
| 依据标准 | ICE61643-1、EN60950、GB/T18802.21-2002、TB/T2311-2002、YD/T 1235.1、YD/T 1235.2、YD/T1542 | ||
| 电源部分电气参数 | |||
|
标称 工作电压（Un） |
12V | 24V | 220V |
|
最大持续 工作电压（Uc） |
15V | 30V | 385V |
|
标称放电 电流In（8/20μs） |
5KA | ||
|
最大通流容量 Imax（8/20μs） |
10KA | ||
| 负载电流 | 0.5A | ||
|
电压保护水平 Up在In时 |
≤40V | ≤100V | ≤900V |
|
响应时间 （Ta） |
25ns | ||
| 工作环境 | 环境温度：-40～+85℃ 相对湿度：≤95% | ||
| 接头形式 | 压接式 | ||
| 依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | ||
| 机械参数 | |||
| 安装方式 | 防雷器串联在被保护设备与信号通道之间 | ||
| 外观尺寸 | 112*60*25 mm | ||
|
外壳材料 (颜色) |
铝/银白色 | ||
|
防护等级 （ICE EN 60529） |
IP20 | ||
如需更详细技术信息，欢迎来电咨询
