POE以太网供电千兆防雷器
作者：未知 发布时间:2017-04-06 15:47:46
POE以太网供电防雷器 (RJ45接口·5KA·48V)-千兆基本描述：
POE以太网供电防雷器是为POE供电设备定制的一款防雷产品，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于通信、安防监控、交通、工控等领域通信线路保护。该系列产品具有残压低、插损低等特点，具有良好的防雷效果。
应用场景：
用于保护敏感的以太网供电路及IP电话、网络监控设备等网络终端，使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏。
主要特征：
1、工业设计美观；
2、限制电压低；
3、残压低，插损小，响应时间快；
4、粗、细全保护；
5、PCB板采用微带设计，隔离好，线扰低。

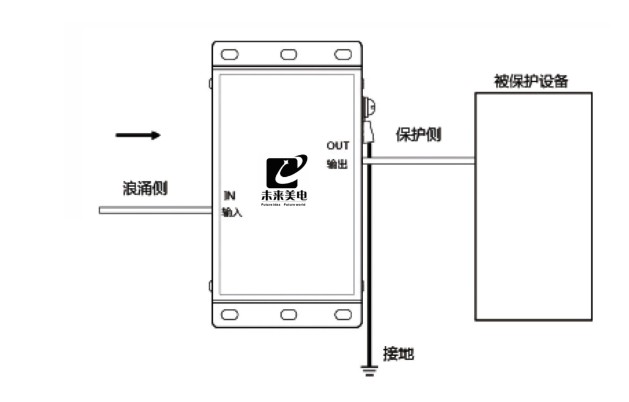

示意图：
技术参数：

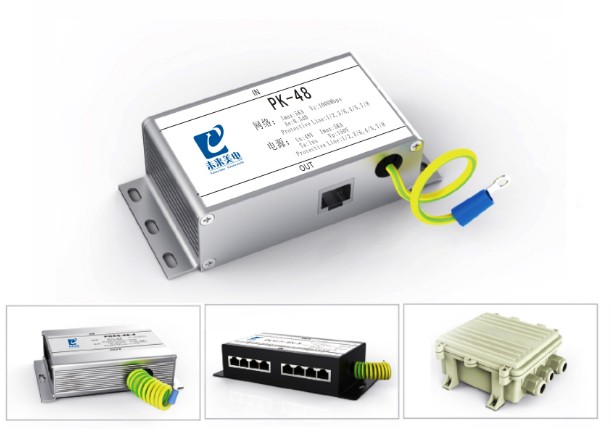

| 型号 | PK-48 | PK-48-4 | PK-48-8 | PK-48-24 |
| 网络部分电气参数 | ||||
| 雷电保护区（LPZ） | 2 | |||
| 需求等级： | ||||
|
按照DIN VDE6075 Part6 (Draft11.89)A1,A2 |
D | |||
|
按照 IEC1643 |
Ⅲ | |||
|
标称工作电压 （Un） |
5V | |||
|
标称放电电流 In（8/20μs） |
3KA | |||
|
最大通流容量 Imax（8/20μs） |
5KA | |||
|
限制电压（10/700μs） 芯线—芯线 |
≤20V | |||
| 芯线—地 | ≤300V | |||
| 响应时间（Ta） | 1ns | |||
| 传输速率 | 100Mbps | |||
| 插入损耗 | ≤0.5dB | |||
| 保护线路 | 1/2，3/6，4/5，7/8 | |||
| 接头形式 | RJ45 | |||
| 工作环境 | -40～+85℃ | |||
| 依据标准 | ICE61643-1、EN60950、GB/T18802.21-2002、TB/T2311-2002、YD/T 1235.1、YD/T 1235.2、YD/T1542 | |||
| 电源部分电气参数 | ||||
|
标称 工作电压（Un） |
48V | |||
|
标称放电 电流In（8/20μs） |
3KA | |||
|
最大通流容量 Imax（8/20μs） |
5KA | |||
|
电压保护水平 Up在In时 |
150V | |||
|
响应时间 （Ta） |
1ns | |||
| 保护线路 | 1/2，3/6，4/5，7/8 | |||
| 接头形式 | RJ45 | |||
| 机械参数 | ||||
| 安装方式 | 防雷器串联在被保护设备与信号通道之间 | |||
| 外观尺寸 | 110*50*28 mm | |||
|
外壳材料 (颜色) |
铝/银白色 | |||
|
防护等级 （ICE EN 60529） |
IP20 | |||
如需更详细技术信息，欢迎来电咨询
