网络信号防雷器
作者：未知 发布时间:2017-04-06 15:47:01

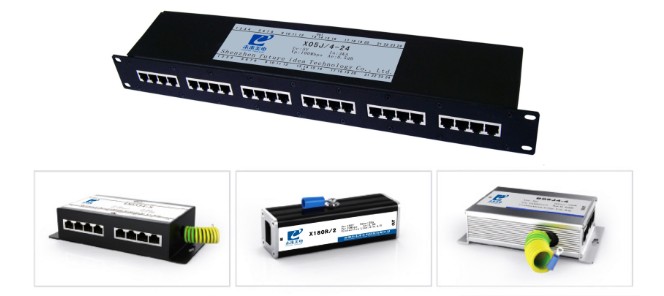

网络信号防雷器 (RJ45接口·5KA·5V)基本描述：
网络信号防雷器主要用于TCP/IP协议通信网络，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于通信、安防监控、交通、工控等领域通信线路保护。该系列产品具有传输速率大、响应时间非常快、残压低、插损低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
应用场景：
1、用于10/100Mbps SWITCH、HUB、ROUTER等网络设备的雷击和雷电点脉冲造成的感应过电压保护；
2、网络机房网络交换机防护；
3、网络机房服务器防护；
4、网络机房其他带网络接口设备防护
主要特征：
1、限制电压精准；
2、限制电压低；
3、响应时间快，残压低，插损小；
4、多级防护电路；
5、通流容量大。

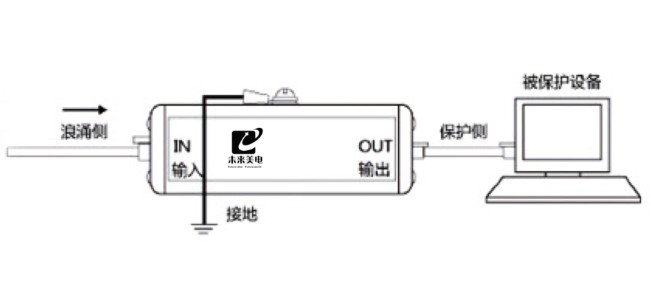

示意图：
技术参数：
| 型号 |
X05J /4 |
X05J /4-8 |
X05J /4-16 |
X05J /4-24 |
XK05J /8 |
| 电气参数 | |||||
|
雷电保护区 （LPZ） |
2 | ||||
| 需求等级： | |||||
| 按照 | D | ||||
| 按照IEC1643 | Ⅲ | ||||
|
标称工作电压 （Un） |
5V | ||||
| 标称放电电流 | 3KA | ||||
|
最大通流容量 |
5KA | ||||
|
电压保护水平 Up在In时 |
≤20V | ||||
|
响应时间 （Ta） |
1ns | ||||
| 传输速率 | 100Mbps | 1000Mbps | |||
| 插入损耗 | ≤0.5dB | ||||
|
暂态过电压 TOV(Ut) |
6.8V | ||||
| 保护线路 |
1/2 3/6 |
1/2 3/6 4/5 7/8 |
|||
| 保护路数 | 1 | 8 | 16 | 24 | 1 |
| 保护模式 | +、—PE | ||||
| 工作环境 | -40～+85℃ | ||||
| 依据标准 | |||||
| 机械参数 | |||||
| 安装方式 | 串联 | ||||
| 接头形式 | RJ45 | ||||
|
最大安装 导线截面积 |
1.5 mm2 | ||||
|
推荐安装 导线截面积 |
1 mm2 | ||||
|
接线端子 最大安装扭矩 |
0.6-0.8N.m | ||||
| 外观尺寸 |
85*25*25 mm |
190*85*48 mm |
482*86*44 mm |
83*25*25 mm |
|
|
外壳材料 (颜色) |
铝/黑色 | ||||
| 防护等级 | IP20 | ||||
如需更详细技术信息，欢迎来电咨询
