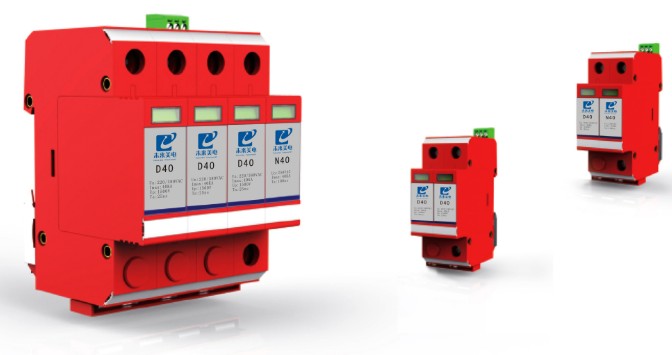

标准交流防雷器 (C级·40KA·220/380VAC)
作者：未知 发布时间:2017-04-06 15:43:14
标准交流防雷器 (C级·40KA·220/380VAC)基本描述：
40KA电源防雷器主要用于配电系统C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信设备、安防监控、电力设备、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，响应时间快，残压低，及时脱扣等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
应用场景：
1、用于低压（220/380VAC）工业电网和民用供电
2、在电力系统中，主要用于自动化机房、变电站住控制室电源屏内三相电源输入或输出端
3、适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护
主要特征：
1、采用标准模块设计，安装简单，维护方便
2、漏电流及变化率小，残压低，通流流量大，响应时间快
3、采用温控保护电路，内置热保护，短路故障自动脱离装置
4、具有工作故障指示，遥信告警功能
5、3+1保护模式（L-N,N-PE），特别适合电网差的地区使用
6、工业考究，能在高湿度和恶劣环境下长期使用

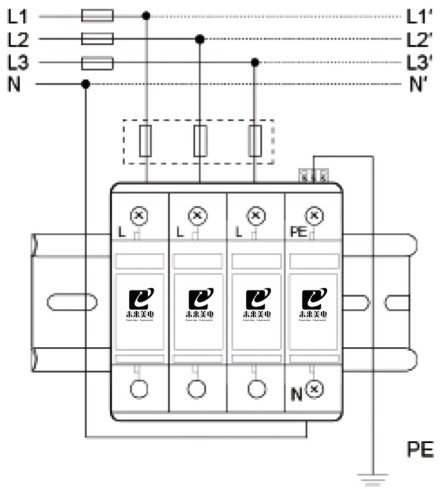

示意图：
技术参数：
| 型号 | D40 | D40/2 | DN40/2 | D40/4 | DN40/4 |
| 电气参数 | |||||
| 雷电保护区（LPZ） | 1-2 | ||||
| 需求等级： | |||||
| 按照DIN VDE6075 Part6(Draft11.89)A1,A2 | C | ||||
| 按照IEC1643 | Ⅱ | ||||
| 标称工作电压（Un） | 220V AC | 380V AC | |||
| 最大持续工作电压(Uc) | 385V AC | ||||
| 标称放电电流In（8/20μs） | 20KA | ||||
| 最大通流容量Imax（8/20μs） | 40KA | ||||
| 电压保护水平 Up在1KA（8/20μs） | ≤800V | ||||
| Up在5KA（8/20μs） | ≤1100V | ||||
| Up在In时 | ≤1500V | ||||
| 响应时间（Ta） | 25ns | ||||
| 最大后备熔丝时，短路耐受能力（IK） | 32A | ||||
| 最大后备熔丝(并联) | 32A | ||||
| 最大后备熔丝(凯文) | 32A | ||||
| 暂态过电压TOV(Ut) | 620V | ||||
| 保护模式 | L -PE | L、N-PE | L-N,N-PE | L1、L2、L3、N-PE | L1、L2、L3-N、N-PE |
| 工作环境 | 环境稳定：-40～+85℃ 相对湿度：≤95% | ||||
| 依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | ||||
| 机械参数 | |||||
| 安装方式 | 安装在35mm导轨上 | ||||
| 指示功能 | 工作指示、故障指示 | ||||
| 最大安装导线截面积 | 25 mm2 | ||||
| 推荐安装导线截面积 | 6-25 mm2 | ||||
| 接线端子最大安装扭矩 | 6-8N.m | ||||
| 外观尺寸 | 90*18*65 mm | 90*36*65 mm | 90*72*65 mm | ||
| 外壳材料(颜色) | 阻燃/红色 | ||||
| 防护等级（ICE EN 60529） | IP20 | ||||
| 模块数量 | 1 | 2 | 2 | 4 | 4 |
