视频信号防雷器 (BNC接口·5KA·12V-24V)
作者：未知 发布时间:2017-04-06 15:42:37
视频信号防雷器 (BNC接口·5KA·12V-24V)基本描述：
视频信号系列防雷器主要用于模拟视频信号系统，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于通信、安防监控、交通、工控等领域通信线路保护。该系列产品具有传输速率大、响应时间快、残压低、插损低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
应用场景：
主要用于视频信号设备点对点的协机保护，可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害，对相同工作电压下的RF传输同样适用。
集成式多口视频防雷箱主要用于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。
主要特征：
1、限制电压精准，通流容量大；
2、限制电压低；
3、残压低，插损小，响应时间快；
4、PCB板采用微带设计，隔离好，线扰低。

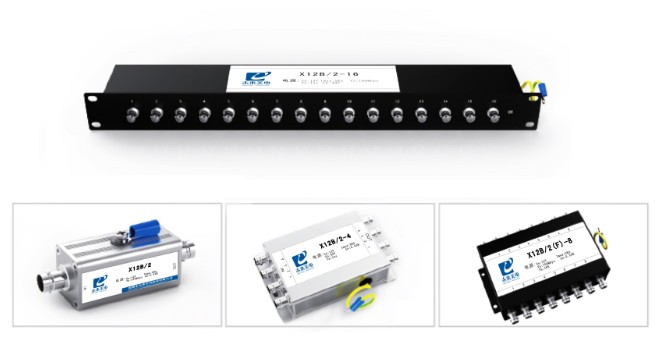

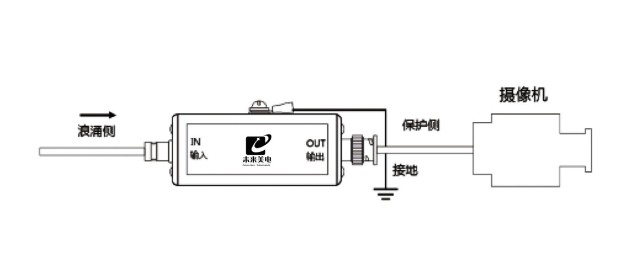

示意图：
技术参数：
| 型号 | X12B/2 | X12B/2-4 | X12B/2-8 | X24B/2-16 | X12B/2-SDI | |||
| 电气参数 | ||||||||
| 雷电保护区（LPZ） | 2 | |||||||
| 需求等级： | ||||||||
| 按照DIN VDE6075 Part6(Draft11.89)A1,A2 | D | |||||||
| 按照IEC1643 | Ⅲ | |||||||
| 标称工作电压（Un） | 12V | 24V | 12V | |||||
| 标称放电电流In（8/20μs） | 3KA | |||||||
| 最大通流容量Imax（8/20μs） | 5KA | |||||||
| 电压保护水平Up在In时 | 40V | 150V | ||||||
| 响应时间（Ta） | 1ns | |||||||
| 传输速率 | 100Mbps | 1.5Gbps | ||||||
| 插入损耗 | ≤0.5dB | |||||||
| 暂态过电压TOV（UT） | 15V | 30V | 15V | |||||
| 保护线路 | 芯线-外壳 | |||||||
| 保护路数 | 1 | 4 | 8 | 16 | 1 | |||
| 工作环境 | 环境温度;-40～+85℃ 相对湿度：≤95% | |||||||
| 依据标准 | ICE61643-1、EN60950、GB/T18802.21-2002、TB/T2311-2002、YD/T 1235.1、YD/T 1235.2、YD/T1542 | |||||||
| 机械参数 | ||||||||
| 安装方式 | 防雷器串联在被保护设备与信号通道之间 | |||||||
| 接头形式 | BNC-阴入阳出 | BNC双母 | ||||||
| 最大安装导线截面积 | 1.5 mm2 | |||||||
| 推荐安装导线截面积 | 1 mm2 | |||||||
| 接线端子最大安装扭矩 | 0.6-0.8N.m | |||||||
| 外观尺寸 | 83*25*25mm | 150*81*30mm | 150*43*97mm | 483*44*9mm | 115*40*25mm | |||
| 外壳材料(颜色) | 铝/黑色 | |||||||
| 防护等级（ICE EN 60529） | IP20 | |||||||
