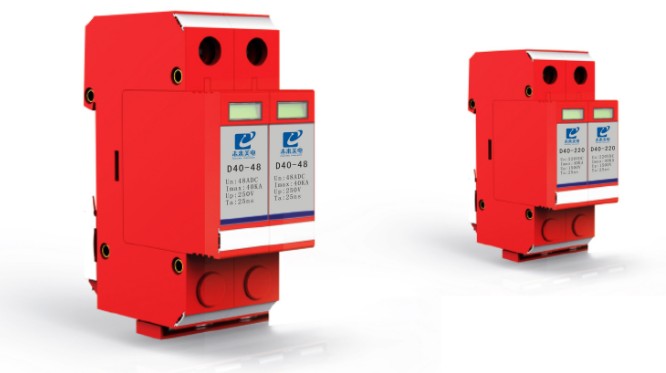

直流电源防雷器 (C级·10KA·20-40KA·85-320VDC)
作者：未知 发布时间:2017-04-06 15:40:16
直流电源防雷器 (C级·10KA·20-40KA·85-320VDC)基本描述：
直流电源防雷器主要用于直流配电系统C级防护，用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全，广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用温控保护电路，内置热保护，通流容量大，响应时间快，残压低，自带远程告警干接点等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
应用场景：
1、广泛应用于各种直流电源系统
2、直流配电屏
3、直流供电设备
4、直流配电箱
5、电子信息系统柜
6、二次电源设备输出端
主要特征：
1、响应时间快，残压低；
2、外观优美，结构严谨；
3、核心元件采用国际知名品牌，性能优异
4、采用温控保护电路，内置热保护，工作稳定可靠

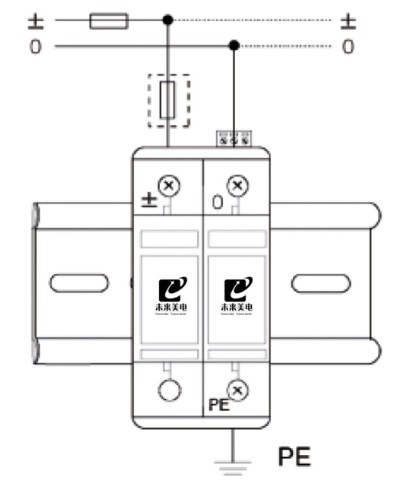

示意图：
技术参数：
| 型号 | D10-24 | D20-24 | D20-48 | D40-48 | D40-220 |
| 电气参数 | |||||
| 雷电保护区（LPZ） | 1-2 | ||||
| 需求等级： | |||||
| 按照DIN VDE6075 Part6(Draft11.89)A1,A2 | C | ||||
| 按照IEC1643 | Ⅱ | ||||
| 标称工作电压（Un） | 24VDC | 24VDC | 48VDC | 48VDC | 220VDC |
| 最大持续工作电压(Uc) | 30V | 30V | 85V | 85V | 320V |
| 标称放电电流In（8/20μs） | 5KA | 10KA | 10KA | 20KA | 20KA |
| 最大通流容量Imax（8/20μs） | 10KA | 20KA | 20KA | 40KA | 40KA |
| 电压保护水平 Up在1KA（8/20μs） | 80V | 80V | 150V | 150V | 900V |
| Up在5KA（8/20μs） | 100V | 100V | 200V | 200V | 1000V |
| Up在In时 | 120V | 120V | 250V | 250V | 1500V |
| 响应时间（Ta） | 25ns | ||||
| 最大后备熔丝时，短路耐受能力（IK） | 63A | ||||
| 最大后备熔丝(并联) | 63A | ||||
| 最大后备熔丝(凯文) | 63A | ||||
| 暂态过电压TOV(Ut) | 620V | ||||
| 保护模式 | +、—— PE | ||||
| 工作环境 | 环境稳定：-40～+85℃ 相对湿度：≤95% | ||||
| 依据标准 | ICE61643、EN60950、YD/5098-2005、YD/T 1235.1、YD/T 1235.2 | ||||
| 机械参数 | |||||
| 安装方式 | 安装在35mm导轨上 | ||||
| 最大安装导线截面积 | ≥35 mm2 | ||||
| 推荐安装导线截面积 | ≥35 mm2 | ||||
| 接线端子最大安装扭矩 | 6-8N.m | ||||
| 外观尺寸 | 90*36*65 mm | ||||
| 外壳材料(颜色) | 阻燃/红色（灰色） | ||||
| 防护等级（ICE EN 60529） | IP20 | ||||
| 模块数量 | 2 | ||||
