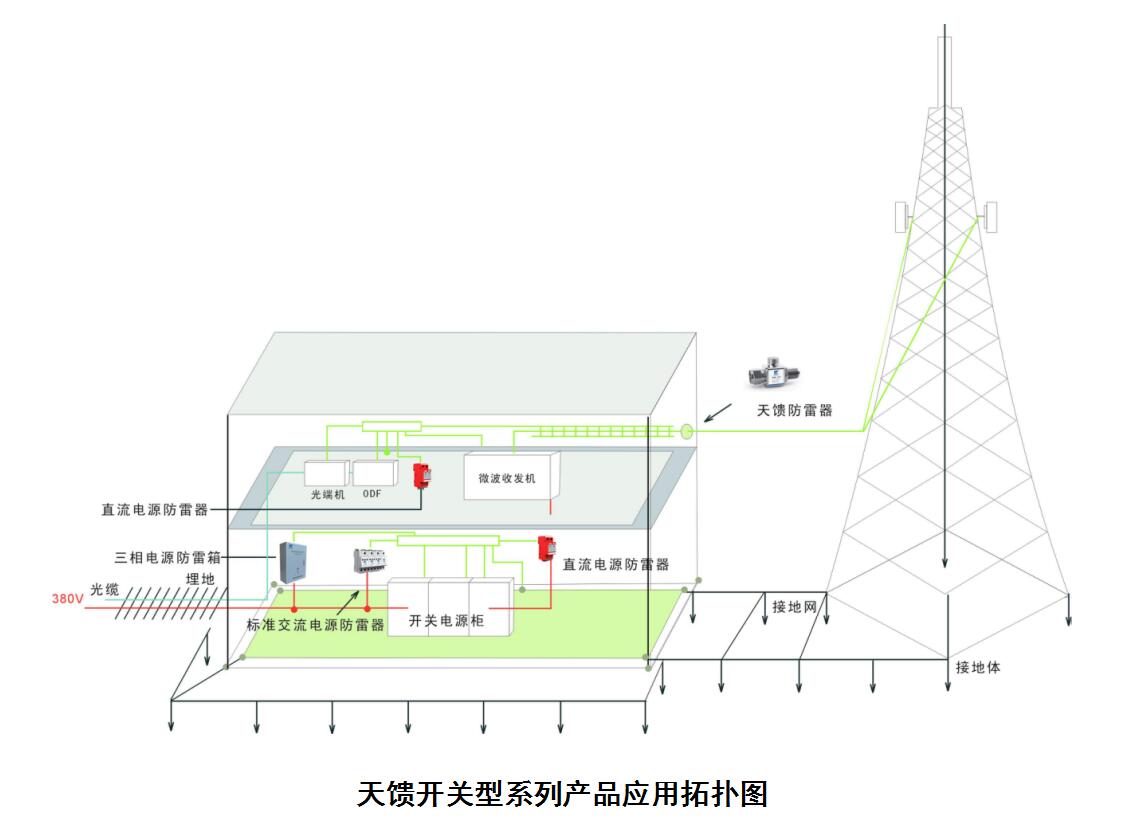

天馈开关型系列产品应用拓扑图
作者：未知 发布时间:2017-09-01 15:00:44
安装环境：
请确保处于室内或者防水箱内
避免安装在剧烈震动场所
确保射频信号频率、工作电压与防雷器匹配
确保防雷器能可靠接地，并且工频接地电阻低于10欧姆
1、将防雷器水平安装在相应位置
2、截取合适长度射频线，连接防雷器与被保护设备射频输入端口
3、完成从室外进入的射频线与防雷器连接
4、将防雷器地线就近接地
安装准备：
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
请确保处于室内或者防水箱内
避免安装在剧烈震动场所
确保射频信号频率、工作电压与防雷器匹配
确保防雷器能可靠接地，并且工频接地电阻低于10欧姆
1、将防雷器水平安装在相应位置
2、截取合适长度射频线，连接防雷器与被保护设备射频输入端口
3、完成从室外进入的射频线与防雷器连接
4、将防雷器地线就近接地
安装准备：
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
| 辅 材 | 规 格 | 数 量 | 作 用 |
| 天馈连接线 | 天馈线，长度根据实际情况定 | 1根/路 | 用于防雷器与被保护设备连接 |
| PE连接线 | ≥2.5mm2 | 1根 | 就近接地 |
如需更详细天馈产品技术信息，欢迎来电咨询
